Плита перекрытия В-3

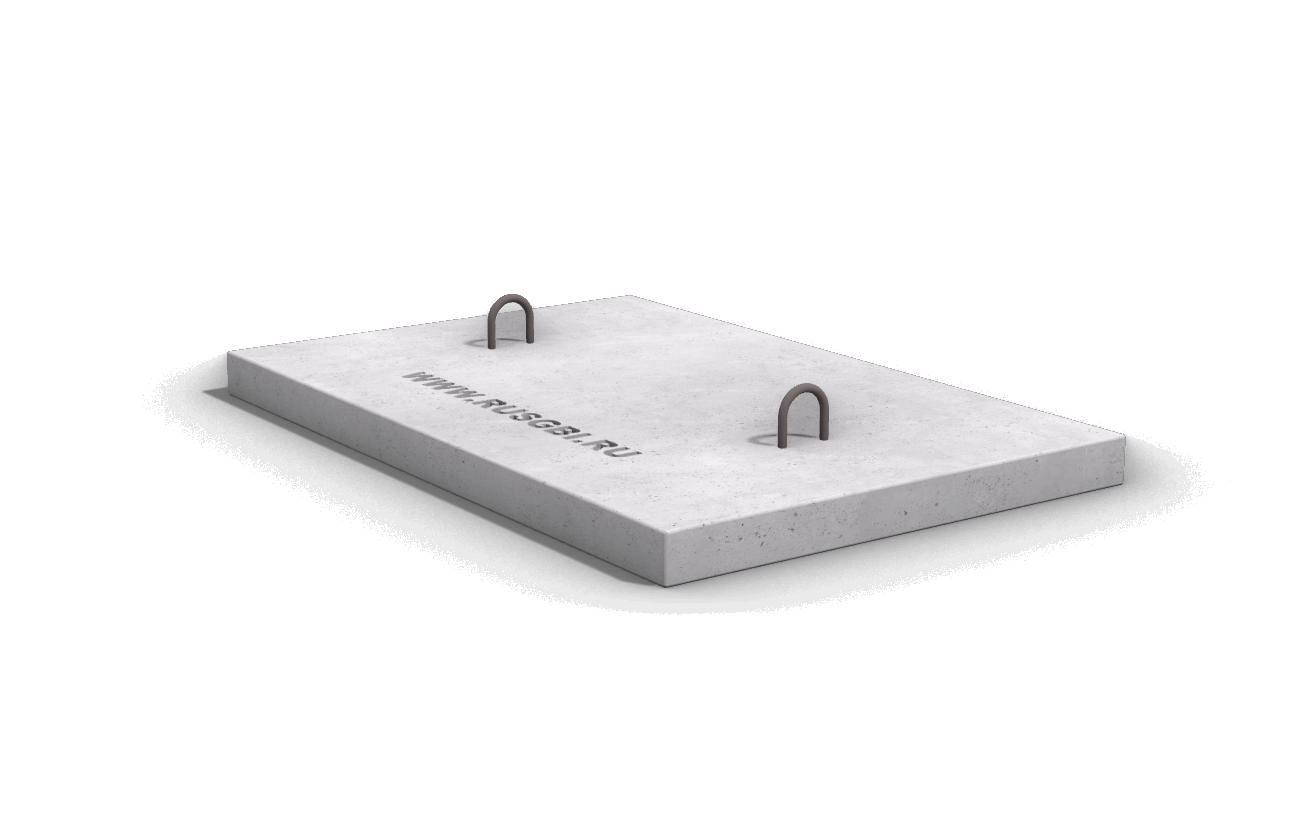

Плиты перекрытия В-3 представляют собой неотъемлемую часть сборных конструкций непроходимых каналов, используемых для прокладки трубопроводов теплосетей с засыпной или подвесной термоизоляцией. Их производство осуществляется на специализированных предприятиях в форме железобетонных плоских панелей относительно небольших размеров с прямоугольным сечением, дополненным технологическими скосами на продольных гранях. Бетонные плиты перекрытия находят свое применение в покрытии лотков, обеспечивая удобство перемещения и монтажа благодаря двум стальным строповочным петлям, закладываемым в армирующие конструкции. При необходимости Серия ТС 01-01 предоставляет возможность ознакомиться с чертежами и схемами сборки усиливающих сеток универсальных плит.



Сфера применения и характеристики плиты В-3





Плиты перекрытия В-3 широко применяются при возведении сборных непроходимых каналов, предназначенных для прокладки трубопроводных тепловых магистралей с термоизоляцией подвесного или засыпного типа. Эти сооружения, как правило, устанавливаются выше уровня грунтовых вод и используются в комплекте с лотками, получившими название "крышки лотков". Железобетонные плиты перекрытия крепятся к несущей конструкции приваркой закладных элементов, их монтаж завершается заделкой швов на всех стыках мастикой или бетонным раствором, что обеспечивает легкий доступ для ремонтных работ.





Устойчивость этих деталей к низким температурам и повышенной влажности регулируется с учетом технической проектной документации заказчика. В стандартном варианте крышки лотков изготавливаются с классами морозостойкости на уровне F100-300 и водонепроницаемости W4. Это позволяет использовать их в различных климатических условиях, даже в регионах с расчетной температурой ниже -40°C. Плиты В-3 рекомендуется эксплуатировать в среде со степенью агрессивности не выше среднего уровня. Они гарантируют устойчивую прочность непроходимых каналов при допустимой сейсмичности не более 9 баллов. Специалисты на предприятиях по производству железобетонных изделий стремятся использовать модифицированные бетонные смеси и высококачественную сталь, что обеспечивает долговечность и надежность плит, снижая необходимость в ремонте каналов.





Производство и траспортировка плит перекрытия





Изготовление железобетонных плит В-3  рекомендуется согласно требованиям Серии ТС 01-01. Специалисты, следуя этому документу, рекомендуют использовать бетоны, модифицированные специальными присадками, с использованием марки М200 и прочности В15, обеспечивая высокие параметры жесткости, прочности и трещиноустойчивости. Плиты перекрытия, в сочетании с лотками, должны обеспечивать необходимый уровень устойчивости к механическим нагрузкам, обеспечивая эффективную герметизацию и гидроизоляцию с использованием плоскостных каркасов из армирующих сеток, изготовленных методом точечной контактной электросварки. При изготовлении специалисты рекомендуют применять горячекатаную арматуру круглого периодического профиля классов A-III, Вр-1, либо A-I из сталей Ст3. Все армирующие и закладные элементы должны быть обработаны антикоррозионными составами. Дополнительно усиливающие сетки необходимо защитить слоем бетона не меньше 15 мм.





Во время транспортирования и хранения плит перекрытия непроходимых каналов необходимо предотвращать воздействие неблагоприятных факторов деформации, способных повредить их поверхность. Подробнее об условиях транспортировки и хранения можно узнать в Серии ТС 01-01, специально разработанной для сборочных узлов непроходимых каналов тепловых сетей.





---

Цена рассчитывается в зависимости от объема заказа.
Для получения комплексного расчета пришлите наименования и количество интересуемых изделий.
