Фундамент под промежуточные опоры Ф2-2

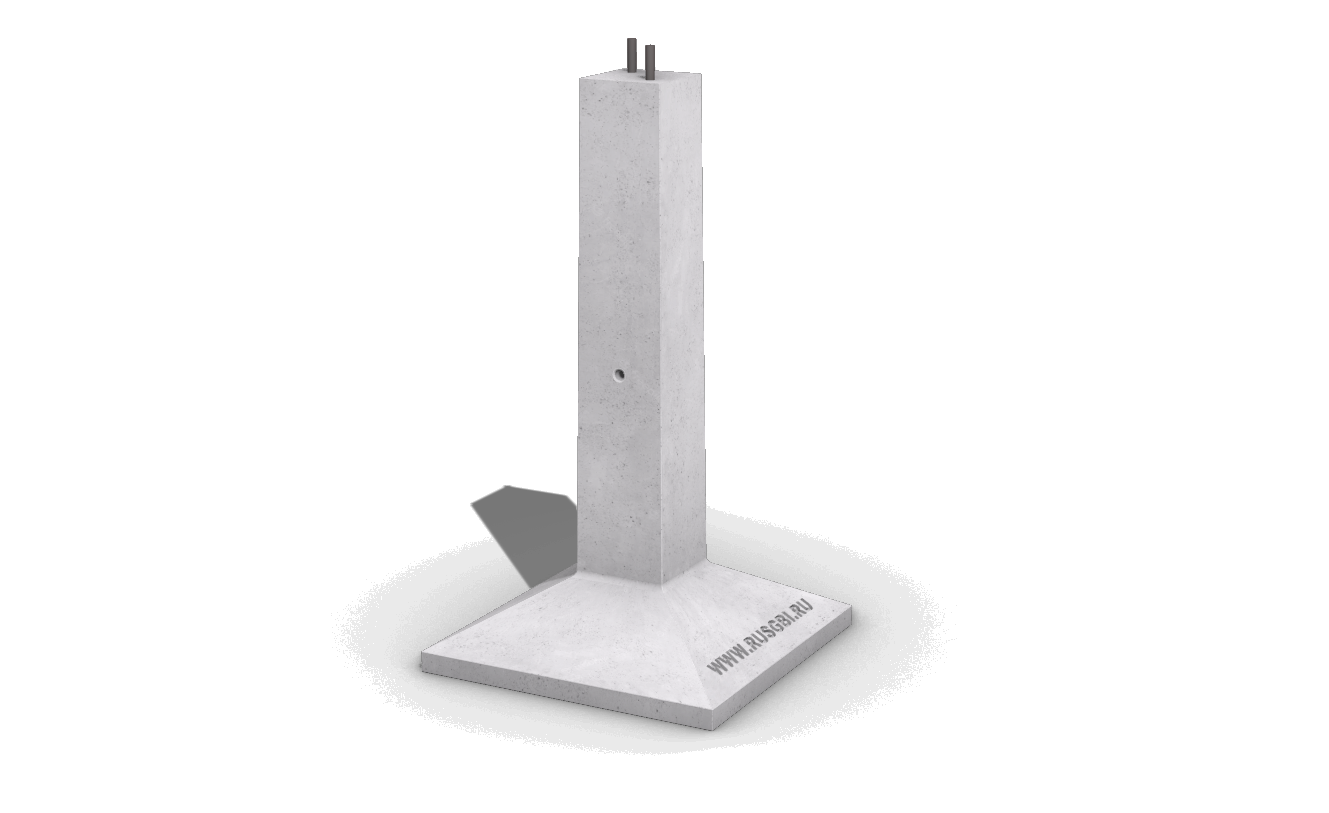

Фундамент под промежуточные опоры (грибовидный подножник) Ф 2-2 представляет собой железобетонное изделие грибовидной формы, где штырь не имеет наклона к оси основания. Этот фундамент относится к группе прямостоечных, используемых для устройства промежуточных или промежуточно-угловых опор ЛЭП. Система крепления элементов между собой при помощи оттяжек возможна благодаря применению специальных фундаментных конструкций типа Ф и опорных элементов. Выбор конкретного типа фундамента определяется условиями площадки, где будут установлены линии электропередач, основываясь на инженерно-геологических, гидрогеологических и технико-экономических расчетах. Монолитная основа обеспечивает эксплуатационную безопасность, надежность и долговечность линий электропередач.



Фундамент под промежуточные опоры Ф 2-2 предназначен для передачи нагрузок от вышерасположенных узлов на естественное основание. Эксплуатация грибовидных фундаментов возможна в различных условиях, включая сухие и водонасыщенные грунты, а также в условиях критически низких температур (расчетная до -40 градусов), сейсмичности до 9 баллов по шкале Рихтера и воздействия от грунтовых вод различной степени агрессивности. Глубина заложения фундаментов зависит от свойств грунтов и характеристик условий эксплуатации, а также от нагрузок, вызванных характеристиками опоры ЛЭП.





Грибовидные подножники Ф 2-2 используются для устройства опор ЛЭП типа ВЛ с номинальным напряжением 35-500 и 750 кВт. Подготовка котлована в обычных грунтах осуществляется буровыми машинами до проектной отметки в соответствии с требованиями СНиП. В скальных, вечномерзлотных и мерзлых грунтах проводится разработка местности с использованием взрывов и отбойных молотков. Котлован обязательно подлежит осушению, а его дно засыпается слоем песка.





Монтаж прямостоечных фундаментов в зимнее время требует выполнения в сжатые сроки, чтобы избежать промерзания дна котлована. Монтаж опоры выполняется различными методами, каждый из которых требует исключения поворотных и других смещений фундамента. Для этого используют тормозные устройства. Грунт тщательно трамбуют, при этом грунт обратной засыпки должен быть защищен от промерзания. Прямостоечные фундаменты Ф 2-2 производят методом виброформования в металлических неразъемных опалубках. Используются жесткие конструкционные бетоны с прочностью класса В27,5, морозостойкие (марка F150-200), водонепроницаемые (марка W4-8), а также с высокой трещиностойкостью. Пластичность и стойкость к воздействию внешней среды достигаются за счет специальных добавок, вводимых в бетонную смесь в строгих пропорциях.





---

Цена рассчитывается в зависимости от объема заказа.
Для получения комплексного расчета пришлите наименования и количество интересуемых изделий.
