Коллекторная балка КБ-21

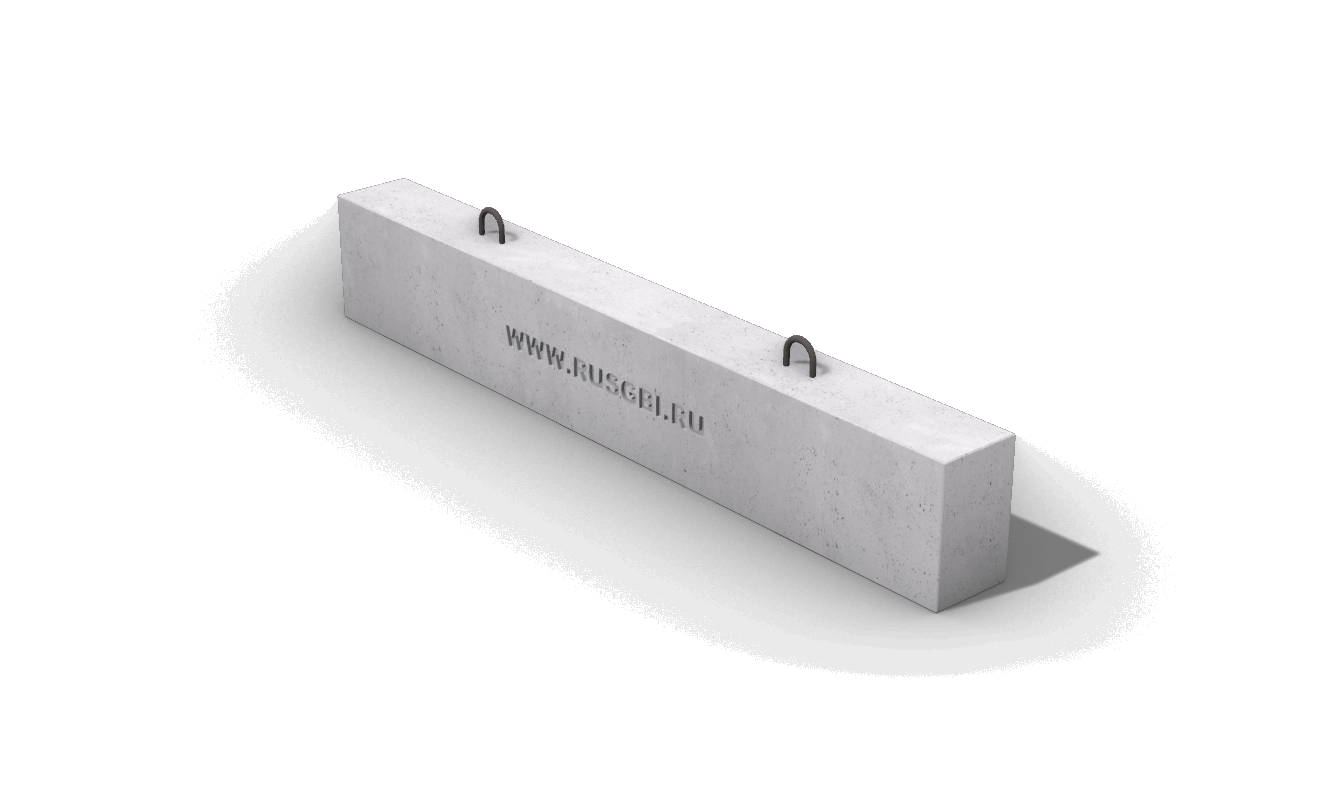

Коллекторные балки КБ-21 - это широко востребованные железобетонные элементы, спроектированные для эффективного использования в качестве конструктивных элементов канализационных коллекторов и подземных коммуникаций. Внешний облик представляет собой пространственные прямоугольные конструкции, оснащенные монтажными петлями в верхней части, а также иногда в нижней (в зависимости от марки), предназначенными для соединения с другими элементами сооружения через закладные детали. Сегодня номенклатурный ряд коллекторных балок включает изделия пяти различных типоразмеров, каждый из которых находит применение в различных проектных условиях. Для удобства идентификации продукции используется несколько вариантов маркировки.



Основной задачей, стоящей перед коллекторными балками КБ-21, является возведение прочных, устойчивых и надежных подземных коллекторов разнообразного назначения. Это могут быть как системы канализационных коммуникаций, так и инфраструктуры электроснабжения и водоснабжения. Работа с этими балками осуществляется в открытом режиме. Наиболее частое применение коллекторных балок, представленных в нашем альбоме, обнаруживается при строительстве двухсекционных коллекторов, коммуникационных узлов и камер. Высота таких сооружений, согласно техническим нормам, может варьироваться от 2,1 до 3,6 метров. Внутренняя ширина коллектора может принимать значения от 2,1 до 4,2 м, и выбор конкретной марки конструкции зависит от проектных параметров.





Производство и основные технические характеристики коллекторных балок





Процесс изготовления балок осуществляется в стальных формах, соответствующих нормам ГОСТ 18886-73, с использованием тяжелого бетона класса B 22,5. Технические требования к бетону определены в ГОСТ 25192-2012. Для обеспечения высокой прочности на сжатие используется бетон марки B 22,5, а морозостойкость достигается маркой F 75, что обеспечивает долгий срок службы при резких перепадах температур. Высокая стойкость к влаге обусловлена применением бетонных смесей марки W4.





Армирование выполняется пространственными каркасами из сварных сеток и плоских каркасов, объединенных в готовый "скелет" изделия при помощи сварочных клещей или вязальной проволоки. Для стержней используется арматура классов A I и A III в соответствии с ГОСТ 5781-82, а также класса Вр-1. Монтажные петли изготавливаются из различных видов стали, таких как Ас-II (марка 10ГТ), а также марки ВСт3сп2 и ВСт3пс2, принадлежащие к классу A I. Важно отметить, что монтажные работы с балками из стали марки 10ГТ запрещены при температуре ниже -40°C.





Транспортировка и складирование





Хранение и транспортировка коллекторных балок КБ-21 должны соответствовать стандартам, установленным в ГОСТ 13015.4-84. Максимальная высота сложенных изделий при складировании не должна превышать двух метров, и требуется использование деревянных прокладок. Конструкции следует хранить в специально оборудованных помещениях с соблюдением сортировки по маркам. Изделия, требующие дополнительной выдержки бетона, следует хранить отдельно от полностью готовых к работе элементов. В процессе транспортировки необходимо предпринимать меры для предотвращения как продольных, так и поперечных смещений балок.



---

Цена рассчитывается в зависимости от объема заказа.
Для получения комплексного расчета пришлите наименования и количество интересуемых изделий.
