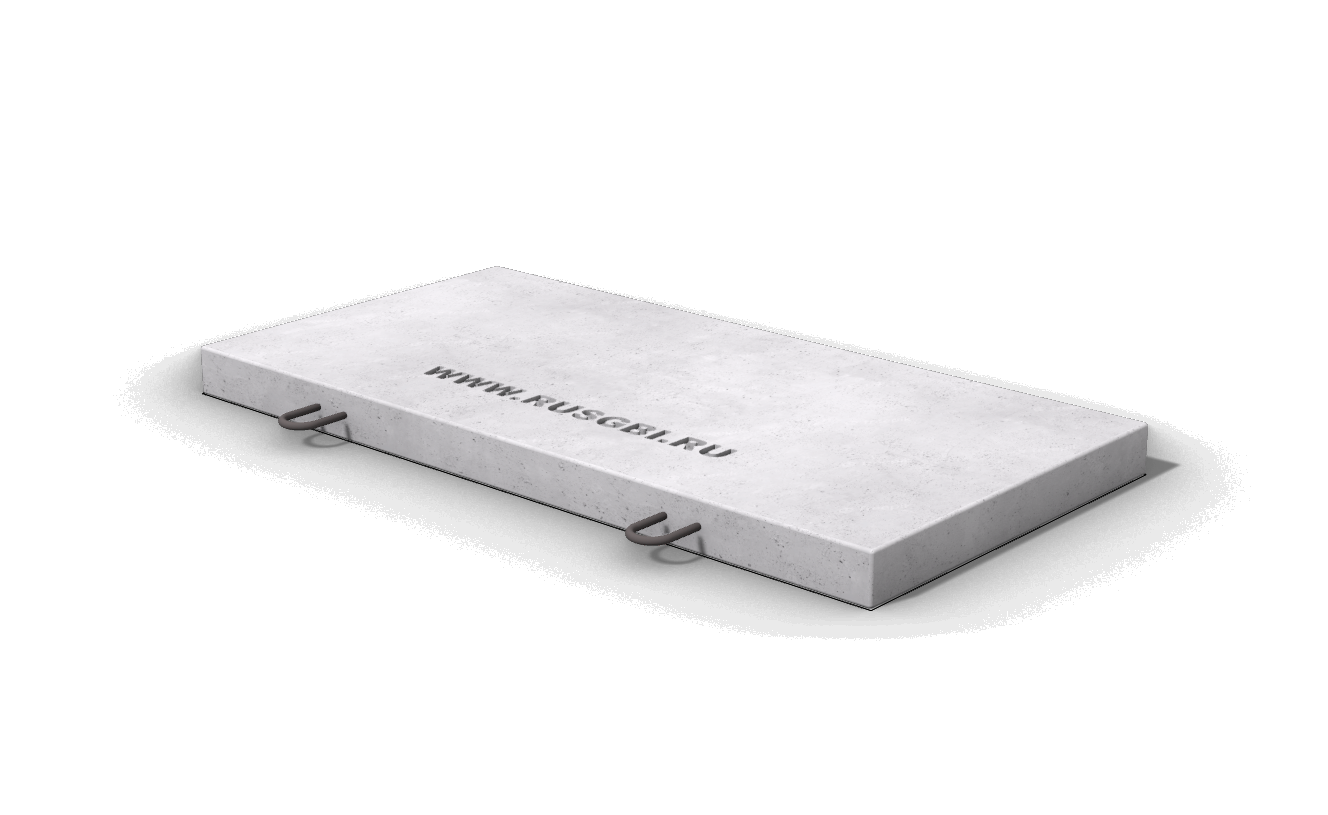

Плита перекрытия лотков кабельных каналов УБК-5 (Плита П 10.5)
| ГОСТ, серия, альбом | ТУ 5893-004-00113371-2004 |
| Длина (мм.) | 1000 мм |
| Ширина (мм.) | 500 мм |
| Высота (мм.) | 60 мм |
| Масса (кг.) | 72 |
Плиты перекрытия лотков кабельных каналов УБК-5 представляют собой весьма востребованный материал в сфере строительства, обладая высокой прочностью и надежностью. Эти конструкции, имеющие форму прямоугольных плит в продольном и поперечном сечении, играют ключевую роль в обустройстве подстанций напряжением 35-500 кВ. Они служат как надежные перекрывающие элементы лотков, в которых размещаются кабели и другие коммуникации, обеспечивая долгий эксплуатационный срок всего сооружения.
Конструкция плит перекрытия УБК-5 включает в себя закладные детали и строповочные петли, что значительно облегчает погрузочно-разгрузочные и монтажные работы. Процесс производства плит перекрытия УБК-5 регламентирован в Серии 3.407-102, где указаны подробности и требования к материалам и технологиям. Стальные опалубочные формы считаются наиболее подходящими для производства, поскольку они позволяют сохранить точные геометрические пропорции конструкций и обеспечивают высокое качество готовых изделий. Основным материалом рекомендуется использовать тяжелый бетон марки М200 по прочности на сжатие. Физико-химические характеристики бетона, такие как морозостойкость и водонепроницаемость, должны соответствовать требованиям F100-200 и W6 соответственно.
Для усиления конструкций плит перекрытия лотков кабельных каналов УБК-5 применяют сварные сетки, изготовленные методом контактной точечной сварки в местах пересечения стержней. Горячекатаная сталь классов AI и AIII, соответствующая ГОСТ 5781-61, а также холоднотянутая проволока класса В1 по ГОСТ 6727-53, используются для производства сеток. Диаметр стали должен составлять 8-10 мм, а диаметр проволоки - 4 мм.
Важным этапом является производство закладных элементов, для которых используется сортовой прокат марки Вст3, соответствующий ГОСТ 380-71. Для отверстий в теле плиты УБК-5 применяют сплющенные газовые трубы марки ТР 25л с сечением 40х20 мм, соответствующие ГОСТ 3262-75. Для обеспечения долговечности, необходимо обеспечить защитный бетонный слой до поверхности армирования и провести обработку всех металлических компонентов специальными противокоррозионными составами. После производства, верх плиты УБК-5 маркируется масляной краской, обозначая «верх». Затем изделия отправляются на испытания для подтверждения отпускной прочности, результаты которых фиксируются в сертификатах, предоставляемых заказчику.
