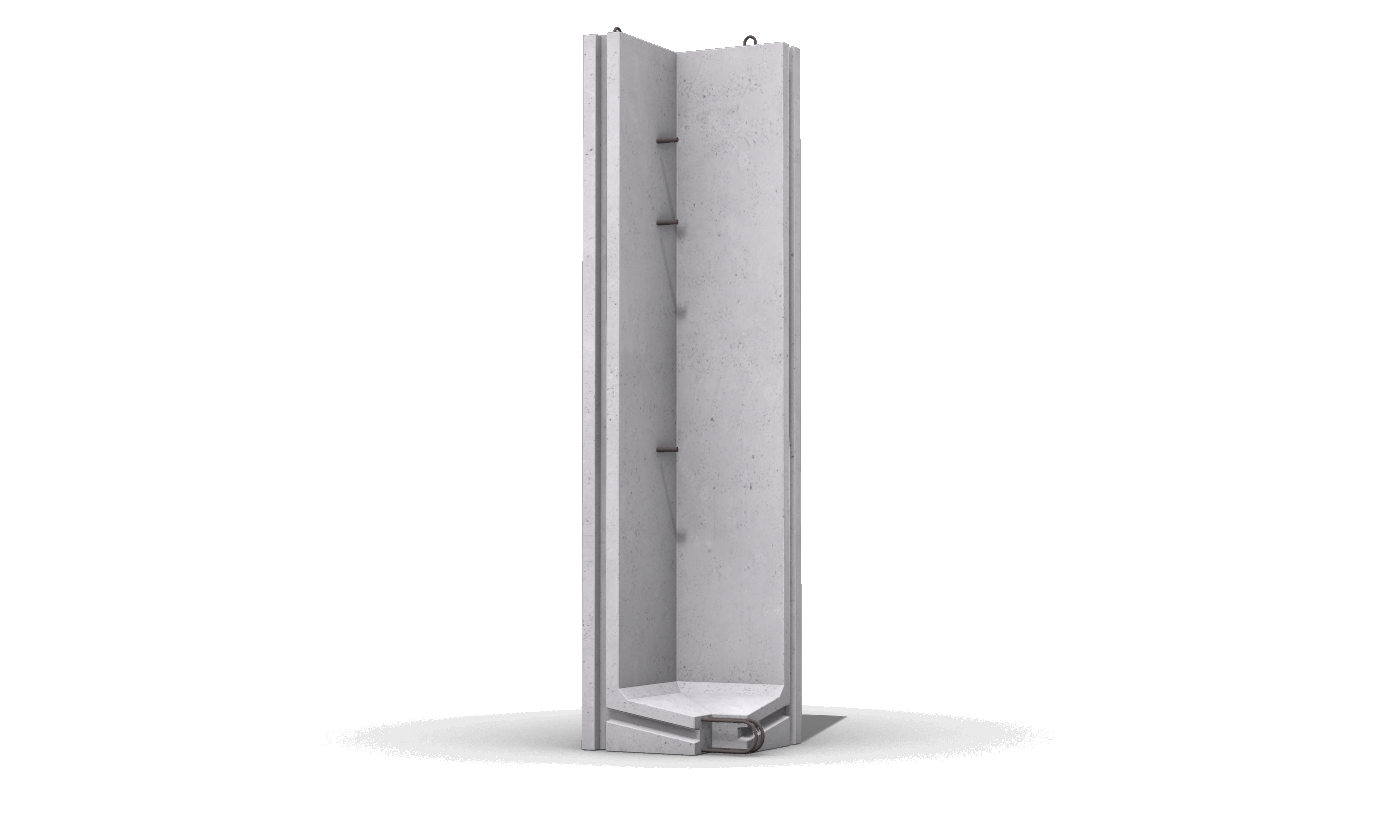

Блок угловой коллекторный КУ 32

Угловые коллекторные блоки КУ 32 представляют собой ключевые конструктивные элементы сборных железобетонных коммуникационных коллекторов, применяемых при выполнении работ открытого типа. Основным местом их использования является обустройство инженерных каналов, камер и тоннелей. Замысловатая конструкция этих стройматериалов представляет собой две плиты с опорными подножками, расположенными под углом (в поперечном разрезе каждая плита напоминает форму женского сапога), которые соединяются между собой, образуя прямой угол. Правила изготовления и основные технические требования для таких конструкций детально описаны в Альбоме РК 1101-87 "Коллекторы подземных коммуникаций".



Угловые коллекторные блоки широко применяются для организации коллекторов на глубине от 0,5 до 2 метров от верха тоннеля до верха дорожного полотна. Заслугой применения бетона высоких прочностных классов и армирования стальными элементами в соответствии с ГОСТ 10922-75 является повышенная устойчивость угловых блоков КУ 32 к погодным воздействиям, что позволяет использовать их в различных климатических зонах при условии отсутствия обледенений и промерзаний на глубине тоннеля.





Технические требования, установленные в Альбоме РК 1101-87, предписывают использование для изготовления угловых конструкций коллекторов бетона класса В22,5, который должен выдерживать не менее 75 циклов полного замораживания и размораживания при максимальной влагонасыщенности. Арматурные элементы, выполненные из стали классов А-І и А-ІІІ или Вр-І, а также строповочные петли для безопасной погрузки и удобного монтажа, изготавливаются из горячекатаной арматурной стали Ас-П или А-І. Сварка контактных точек между элементами армирующего каркаса придает готовым блокам КУ 32 дополнительную надежность. Для защиты от коррозии металлические детали покрываются специальными антикоррозийными составами.





Конструкции коллекторов, включая рассматриваемые угловые элементы, изготавливаются с использованием стальных опалубочных форм. Толщина защитного бетонного слоя должна составлять 20 мм над рабочей арматурой и 15 мм над распределительной. Этот параметр контролируется с использованием специальных бетонных или пластиковых фиксаторов. После формовки и усадки сырья, угловые блоки КУ 32 подвергаются воздействию высоких температур для быстрого достижения отпускной прочности (90% зимой и 70% летом). Затем следует этап остывания, после которого блоки освобождают от опалубки и направляют на приемку. В ходе проверок, включая неразрушающие испытания, изделия тестируются на прочность и трещиностойкость, а также проверяются их внешние характеристики и отсутствие недопустимых дефектов.



---

Цена рассчитывается в зависимости от объема заказа.
Для получения комплексного расчета пришлите наименования и количество интересуемых изделий.
