Блок угловой коллекторный КУ 21

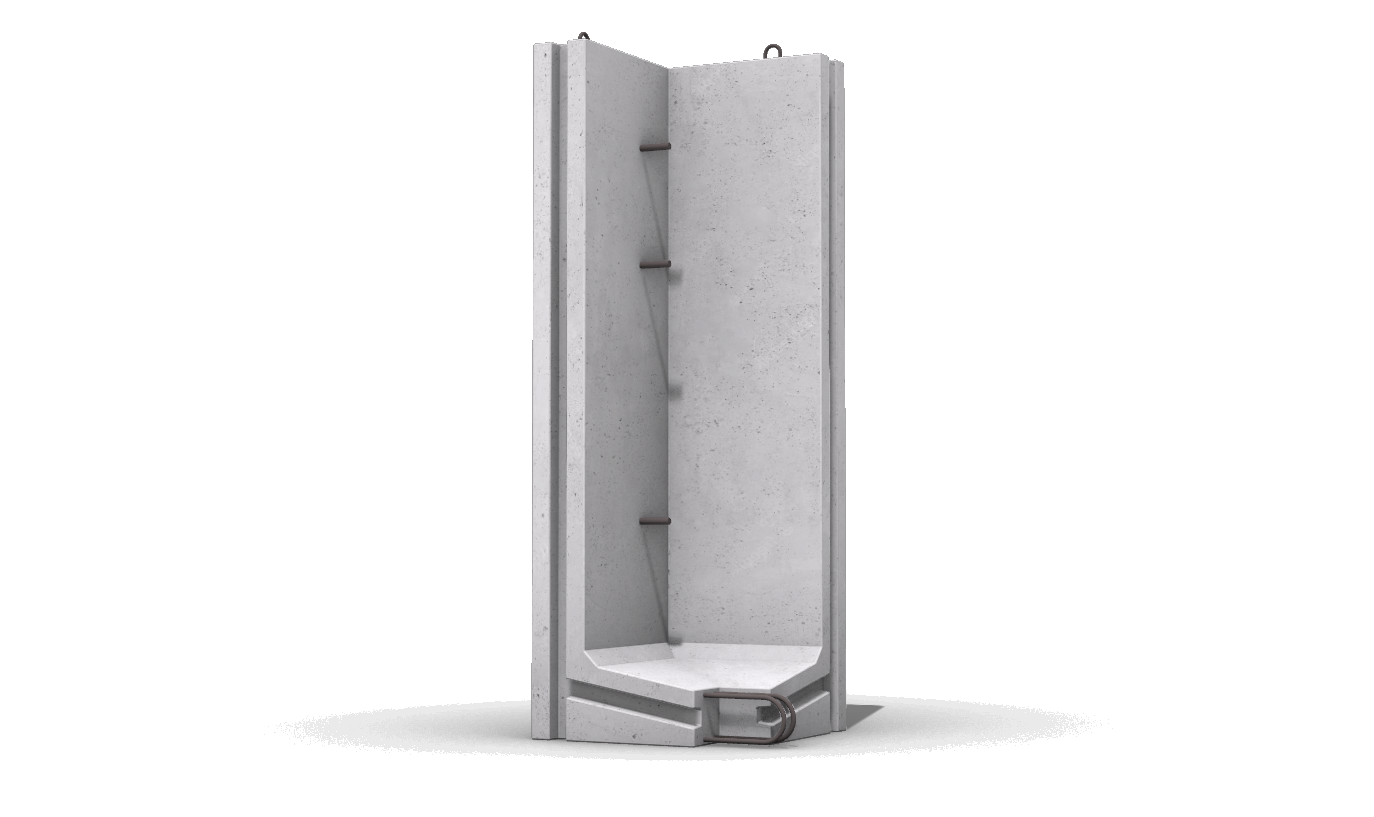

Угловые блоки для коллекторов КУ 21 представляют собой ключевые конструктивные элементы сборных железобетонных коммуникационных коллекторов, применяемых в работах открытого типа. Они находят свое применение в обустройстве инженерных каналов, камер и тоннелей. Конструкция этих строительных материалов представляет собой две плиты с опорными подножками, расположенными под углом (поперечный разрез каждой плиты напоминает форму женского сапога), соединенные между собой, образуя прямой угол. Процесс изготовления и основные технические требования к таким конструкциям строго регламентированы в Альбоме РК 1101-87 "Коллекторы подземных коммуникаций".



Основное применение угловых блоков КУ 21 связано с организацией коллекторов на глубине от 0,5 до 2 метров от верха тоннеля до верха дорожного полотна. Используя бетон высоких прочностных классов, армированный стальными элементами согласно ГОСТ 10922-75, угловые блоки обеспечивают устойчивость к погодным воздействиям и могут применяться в различных климатических условиях, при условии отсутствия обледенений и промерзаний на глубине тоннеля.





Технические условия, установленные Альбомом РК 1101-87, предписывают использование бетона класса В22,5 для изготовления угловых конструкций коллекторов. Этот бетон должен выдерживать не менее 75 циклов полного замораживания и размораживания при максимальной влагонасыщенности. Арматурные элементы, изготавливаемые из стали классов А-І и А-ІІІ или Вр-І, а также строповочные петли для безопасной погрузки и удобного монтажа, изготавливаются из горячекатаной арматурной стали Ас-П или А-І. Сварка контактных точек между элементами армирующего каркаса увеличивает надежность готовых блоков КУ 21. Для защиты от коррозии металлические детали покрываются антикоррозийными составами.





Изготовление конструкций коллекторов, включая угловые блоки, осуществляется в стальных опалубочных формах. Защитный бетонный слой должен иметь толщину 20 мм над рабочей арматурой и 15 мм над распределительной. Это контролируется с использованием бетонных или пластмассовых фиксаторов. После формовки и усадки сырья, блоки подвергаются высокой температуре для быстрого достижения отпускной прочности (90% зимой и 70% летом), после чего идет процесс остывания, снятия опалубки и направления на приемку. В ходе проверок, включая неразрушающие испытания, угловые блоки КУ 21 тестируются на прочность, трещиностойкость и внешние характеристики, проверяется отсутствие недопустимых дефектов.



---

Цена рассчитывается в зависимости от объема заказа.
Для получения комплексного расчета пришлите наименования и количество интересуемых изделий.
