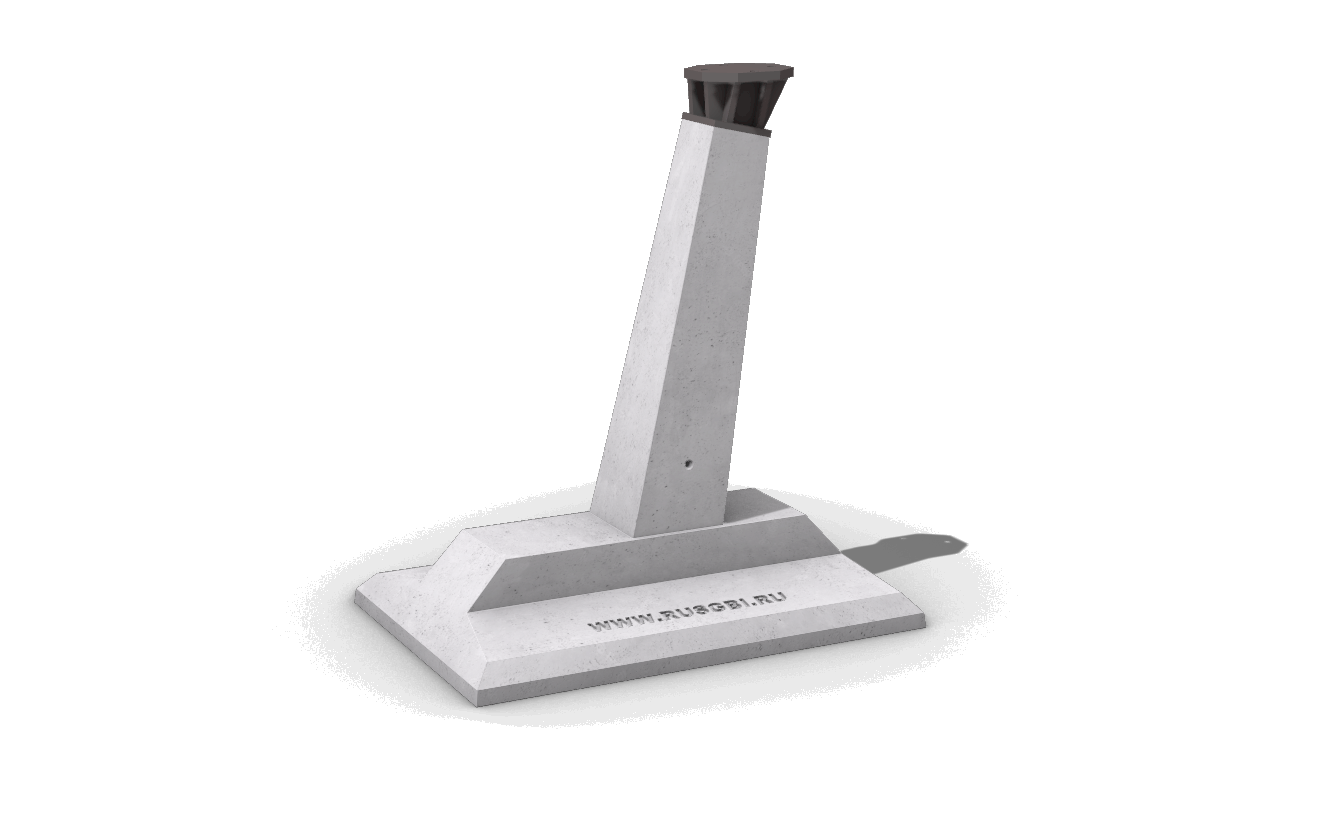

Фундамент под анкерно-угловые опоры Ф 6-А

Фундаменты под анкерно-угловые опоры Ф 6-А (Б3.507.1-3.04) представляют собой промышленные железобетонные конструкции с прямоугольной формой. Их характерной особенностью является наличие полости в середине, предназначенной для установки стоек. В рамках Серии Б3.507.1-3.04 возможно производство конических фундаментов. Фундаменты под ЛЭП Ф 6-А широко применяются при строительстве опор для наружного освещения и контактных сетей городского транспорта. Они выполняют функцию фиксирующего элемента, обеспечивая устойчивость стойки и гарантируя неподвижность всей конструкции в процессе эксплуатации под воздействием ветровых и других нагрузок.



Класс эксплуатационных условий для данных конструкций - ХС1 (находящиеся в грунте и в воде). В случае использования изделий в агрессивной среде по отношению к бетону, необходимо предусмотреть дополнительную антикоррозийную защиту в соответствии со СНиП 2.03.11-85. Эффективность гидроизоляции напрямую влияет на срок службы конструкций, учитывая рекомендации СТБ 1492-2004.





Особенности производства подробно описаны в Серии Б3.507.1-3.04. Согласно требованиям нормативного документа для изготовления фундаментов под опоры освещения Ф 6-А (Б3.507.1-3.04) следует использовать тяжелый бетон С16/20. Уровень морозостойкости не должен быть менее F100. Водонепроницаемость подбирается индивидуально, учитывая климатические особенности региона строительства. Важно обеспечить проектную толщину защитного бетонного слоя до поверхностей армирования. Для армирования используются плоские каркасы и сетки, изготовленные из стали класса S400, соответствующей ГОСТ 5781-82, и проволоки S500 по ГОСТ 6727-80. Аналогами являются сталь класса A400 по СНиП 2.03.01-84 и проволока BpI. При обустройстве фундаментов Ф 6-А следует предусмотреть полиэтиленовые трубки диаметром 150 мм для вывода кабеля. Все металлические компоненты проходят обязательную антикоррозийную обработку специальными составами.





Габаритные пропорции фундамента Ф 6-А должны соответствовать значениям, представленным на рабочих чертежах в нормативной документации. Допустимые отклонения следует согласовывать с рекомендациями, изложенными в Серии Б3.507.1-3.04. Рекомендуется проводить комплекс приемосдаточных испытаний с использованием методов, предусмотренных ГОСТ 8829-94. Конструкции, прошедшие проверку, должны сопровождаться паспортами качества.





Транспортировка и хранение фундаментов Ф 6-А требуют соблюдения всех норм и правил, предусмотренных ГОСТ 13015.4, СТБ 1492-2004 и Серией 3.507.1-3.04. Укладку следует осуществлять в соответствии с специальными схемами, используя инвентарные подкладочные материалы, исключающие смещение и трение конструкций между собой. Изделия необходимо бережно обращать, избегая механических повреждений. Место хранения следует организовать с учетом удобства доступа для погрузочно-разгрузочных работ.



---

Цена рассчитывается в зависимости от объема заказа.
Для получения комплексного расчета пришлите наименования и количество интересуемых изделий.
